Złącze GR, złącze PU, złącze poliuretanowe

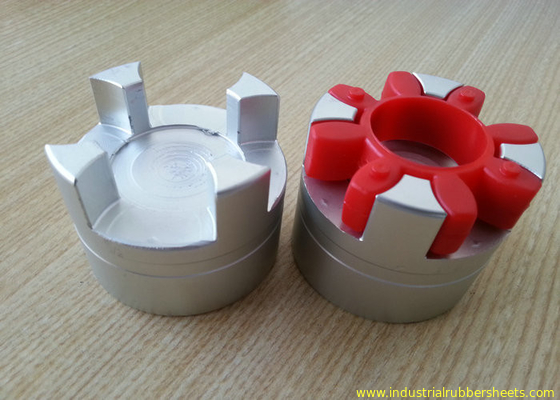

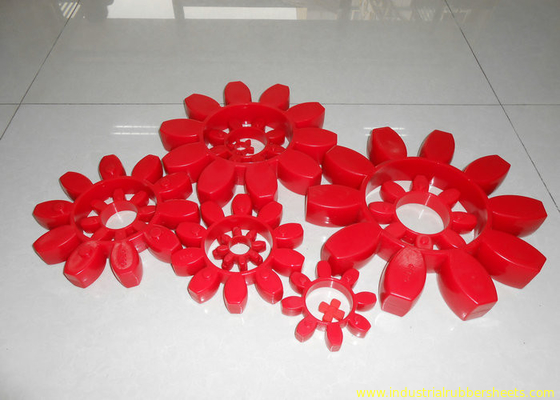

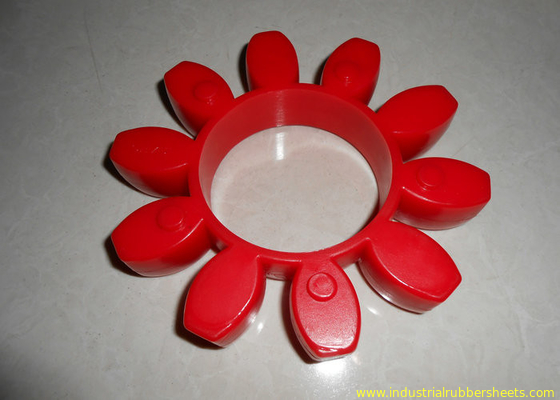

Pająk elastyczny GR stosuje się do mechanicznego sprzęgła wału, zbuforowanego działania na złączu wału przenoszącego.
Zalety:
1, wyjątkowo odporny na zużycie, olej, ozon i starzenie. Również odporna na hydrolizę (idealna dla klimatów tropikalnych)
2, Chronić napęd przed dynamicznym przeciążeniem.
3, Dobre właściwości fizyczne.
4, łatwa instalacja.
5, OEM
Dane techniczne
Warunki pracy
Temperatura: -40 ~ + 100 ° C
Moment obrotowy: 22,4-2500NM
Materiał
Rozmiar | Materiał | OD | ID | H | H1 | Lemella qty |
GR14 | Poliuretan | 30 | 10.5 | 12 | 10 | 4 |
GR19 | Poliuretan | 40 | 18 | 14.5 | 12 | 6 |
GR24 | Poliuretan | 54 | 26 | 15.2 | 14 | 8 |
GR28 | Poliuretan | 65 | 30 | 19 | 15 | 8 |
GR38 | Poliuretan | 80 | 38 | 22 | 18 | 8 |
GR42 | Poliuretan | 95 | 46 | 24 | 20 | 8 |
GR48 | Poliuretan | 104 | 51 | 25.5 | 21 | 8 |
GR55 | Poliuretan | 120 | 60 | 27 | 22 | 8 |
GR65 | Poliuretan | 135 | 68 | 32 | 26 | 8 |
GR75 | Poliuretan | 160 | 80 | 37 | 30 | 10 |
GR90 | Poliuretan | 199 | 100 | 42 | 34 | 10 |
GR100 | Poliuretan | 225 | 113 | 38 | 10 | |
GR110 | Poliuretan | 255 | 127 | 42 | 10 | |
GR125 | Poliuretan | 290 | 147 | 46 | 10 | |
GR140 | Poliuretan | 320 | 165 | 50 | 10 | |
GR160 | Poliuretan | 370 | 190 | 57 | 10 | |
GR180 | Poliuretan | 420 | 220 | 64 | 12 |
Inne standardowe wymiary sprzęgła poliuretanowego:
GR14, GR19, GR24, GR28, GR48, GR48, GR200, GR200, GR200, GR1,
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8,
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
standardowy rozmiar sprzęgła gumowego:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Przekładnie 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
specjalna forma do formowania według rysunków kupującego
*** po zapytaniu, pls potwierdzić numer i ilość produktu ***
