Pozycja | HRC280 | HRC230 | HRC180 | HRC150 | HRC130 | HRC110 | HRC90 | HRC70 |
OD (mm) | 252 | 201 | 160 | 133 | 115.3 | 95,8 | 72.4 | 58,3 |
ID (mm) | 119,4 | 97 | 76 | 62 | 49,4 | 43,7 | 31.2 | 29.6 |
Grubość (mm) | 50,4 | 42.3 | 32 | 28 | 22 | 19.4 | 15.4 | 11.9 |
Waga (g) | 1500 | 780 | 400 | 270 | 155 | 90 | 55 | 20 |

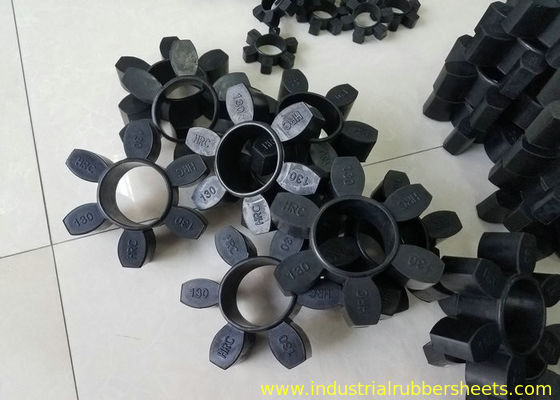

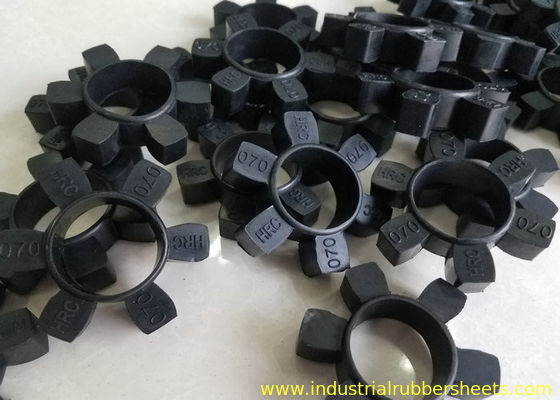

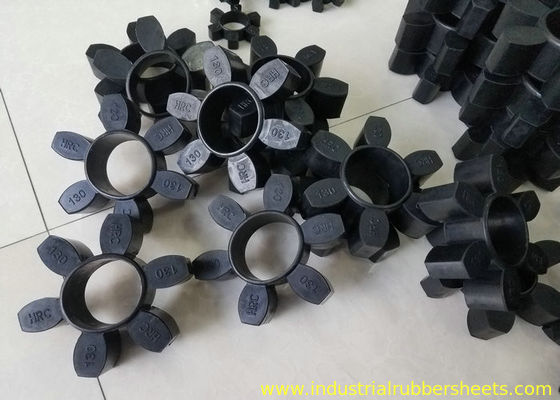

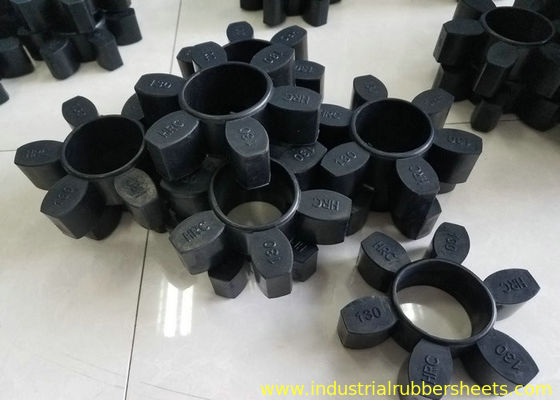

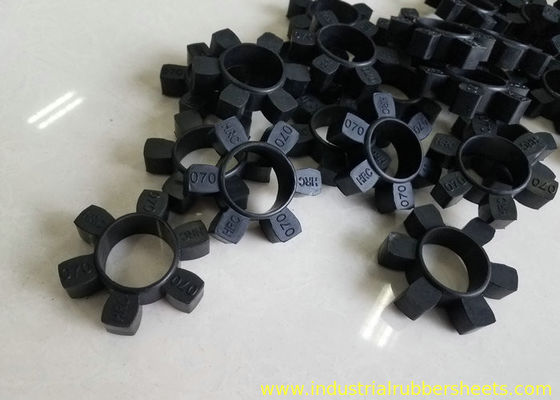

Opis: sprzęgło poliuretanowe, sprzęgło kauczukowe wykonane jest metodą wtrysku z wysokiej jakości materiału TPU lub formy CSM / SBR. Projektuje i specjalizuje się we wszystkich rodzajach sprzęgieł metalowych wału z bardzo dobrą wydajnością: wysoka wytrzymałość na rozciąganie, wysoka odporność na zużycie, wysoka sprężystość, odporność na wodę, olejoodporność i doskonała odporność na zmęczenie, wysoka odporność na uderzenia itp. Mamy pełne zestawy form i dostarczać pełen zakres sprzęgieł z serii GR, GS, MT, ML, MH, Hb, HRC, L, T, NM i Gear J z wysoką jakością i doskonałym doświadczeniem. Zastosuj do wszystkich rodzajów metalowych sprzęgieł wału przemysłowego.
Dane techniczne:
materiał: TPU, CSM / SBR, NBR, nylon itp.
kolor: żółty, czerwony, fioletowy, zielony, czarny, beżowy itp.
powierzchnia: gładka
wytrzymałość na rozciąganie: 8-55Mpa
twardość: 70-98 Shore A
wydłużenie: 400% -650%
gęstość: 1,25 g / cm3
wpływ elastyczności:> 25%
wytrzymałość na rozdarcie: 35-155 KN / m
utrata abrazji akronowej: <0,05 cm3 / 1,61 km
zestaw kompresji (22h * 70oC): <10%
temperatura pracy: 120oC
standardowy rozmiar do sprzęgania poliuretanu:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
GS14, GS19, GS24, GS28, GS38, GS42, GS48, GS55, GS65, GS75, GS90, GS100, GS110, GS125, GS140, GS160, GS180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
ML1, ML2, ML3, ML4, ML5, ML6, ML7, ML8, ML9, ML10, ML11, ML12, ML13
MH45, MH55, MH65, MH80, MH90, MH 115, MH130, MH145, MH175, MH200
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
SBT T40, T45, T50, T55, T60, T65, T70, T75, T80, T85, T90, T95, T100, T105, T108, T110, T115, T120, T125, T130, T135, T140, T145, T150, T154 , T170, T185, T190, T210
standardowy rozmiar dla sprzęgła gumowego:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
NOR-MEX168-10, NOR-MEX194-10, NOR-MEX214-10, NOR-MEX240-10, NOR-MEX265-10
FCL1 #, FCL2 #, FCL3 #, FCL4 #, FCL5 #, FCL6 #, FCL7 #, FCL8 #
FCL90, FCL100, FCL112, FCL125, FCL140, FCL160, FCL180, FCL200, FCL224, FCL250, FCL280, FCL315, FCL335, FCL400, FCL450, FCL560, FCL630
Gear 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J, 13J, 14J
Hytre 4H, 5H, 6H, 7H, 8H, 9H, 11H
Opony F40, F50, F60, F70, F80, F90, F100, F110, F120, F140, F160
SBT T75, T80, T85, T90, T95, T100, T105, T108, T110, T115, T120, T125, T130, T135, T140, T145, T150, T154, T170, T210
standardowy rozmiar dla sprzęgła nylonowego:
NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9, NL10
M28, M32, M38, M42, M48, M58, M65
Formowanie specjalne na wymiar według rysunków kupującego
*** w przypadku zapytania, pls potwierdzić numer produktu i ilość ***
