Materiał: | NBR, CSM / SBR lub TPU | Kolor: | Czarny czerwony |
| Twardość: | 80-98shore A | Rozmiar: | L035-225 |
| Temperatura pracy: | -20oC - + 100oC |

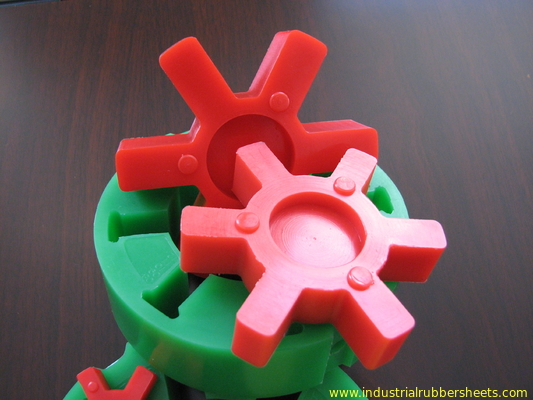

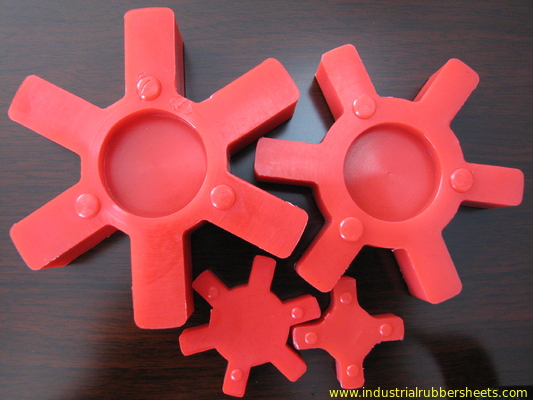

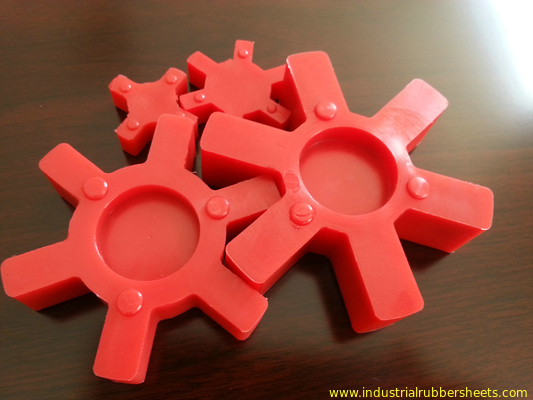

Złącze gumowe typu L, złącze poliuretanowe L, złącze L PU
Dane techniczne
1. Materiał: żeliwo GG25
2. Dobra stabilność
3. Łatwy w utrzymaniu
4. Certyfikat ISO9001-2000
Sprzęganie:
1. Sprzęgło szczękowe / złącze HRC / złącze KC / sprzęgło FL
2. Kołnierz z żeliwa, Insert Bubber
3. Stożkowe odwierty uniwersalne
4. Wymiary rowka wg normy DIN6885, GB1095-1979.
Rozmiar | Rodzaj | ZA | b | re | mi | Standard | Metric Bore | Inch Bore | ||
| Nudziarz | Min | Max | Min | Max | ||||||
| L035 | 1 | 16 | 20,5 | 6.6 | - | 3 | 3 | 8 | 1/8 " | 3/8 " |
| L050 | 1 | 28 | 43.2 | 15.6 | - | 6 | 6 | 15 | 3/16 " | 5/8 " |
| L070 | 1 | 35 | 50,8 | 19 | - | 9 | 9 | 19 | 3/16 " | 3/4 " |
| L075 | 1 | 45 | 54,7 | 21 | - | 9 | 9 | 25 | 3/16 " | 1 " |
| L090 | 1 | 54 | 54,7 | 21 | - | 9 | 9 | 28 | 3/16 " | 1 1/8 " |
| L095 | 1 | 54 | 63,7 | 25,5 | - | 9 | 9 | 28 | 3/8 " | 1 1/8 " |
| L099 | 1 | 64,5 | 72,5 | 27 | - | 12 | 12 | 35 | 7/16 " | 1 3/8 " |
| L100 | 1 | 64,5 | 88,5 | 35 | - | 12 | 12 | 35 | 7/16 " | 1 3/8 " |
| L110 | 1 | 85 | 108 | 43 | - | 15 | 15 | 48 | 1/2 " | 1 7/8 " |
| L150 | 1 | 96 | 115,4 | 45 | - | 15 | 15 | 48 | 5/8 " | 1 7/8 " |
| L190 | 1 | 115 | 133,4 | 54 | 101.6 | 19 | 19 | 55 | 5/8 " | 2 1/4 " |
| L225 | 1 | 127 | 153,4 | 64 | 108 | 19 | 19 | 65 | 3/4 " | 2 5/8 " |
Inne standardowe rozmiary sprzęgania poliuretanu:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
standardowy rozmiar dla sprzęgła gumowego:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Gear 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
Formowanie specjalne na wymiar według rysunków kupującego
*** podczas zapytania, pls potwierdzić numer produktu i ilość **
