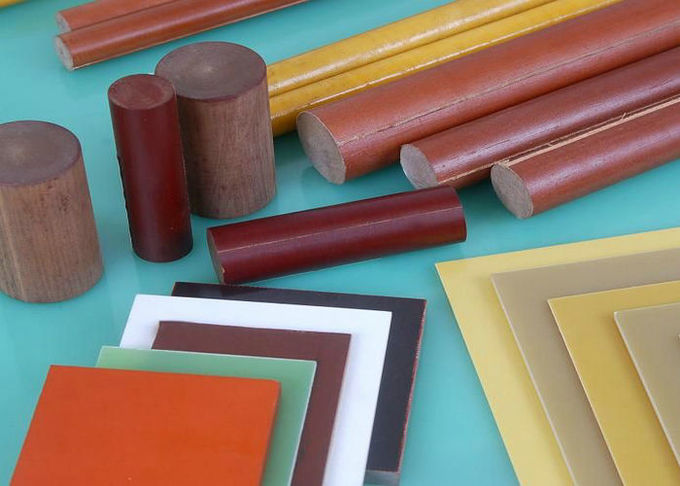

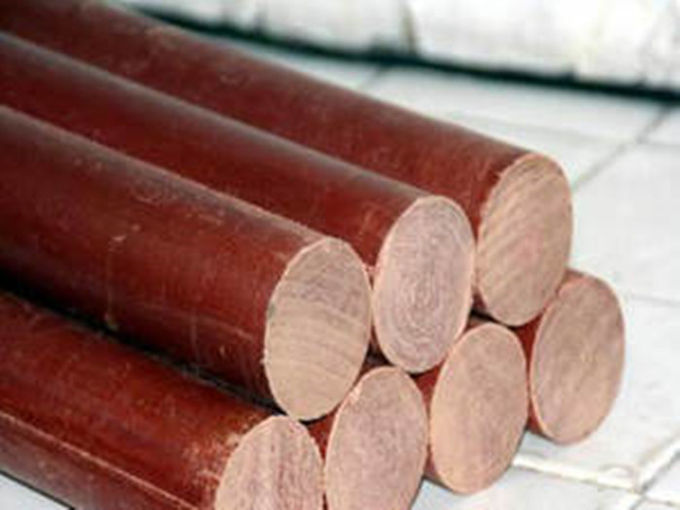

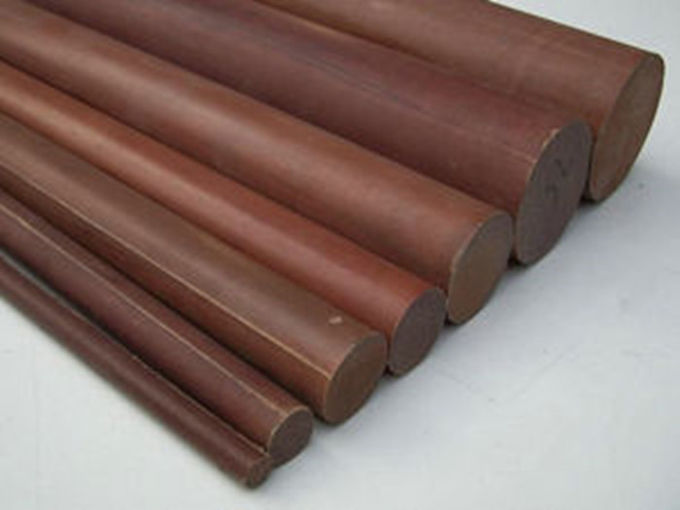

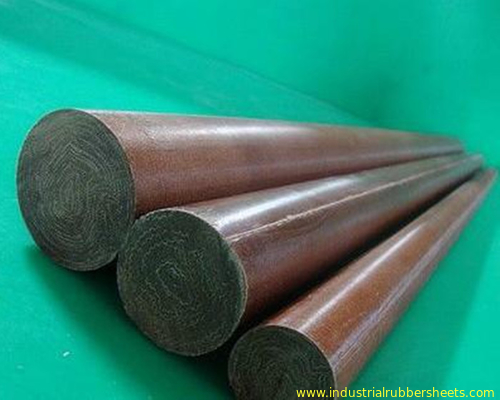

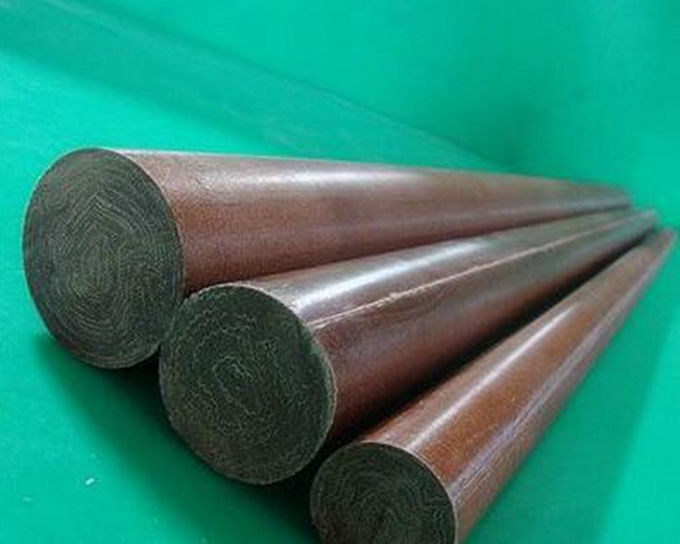

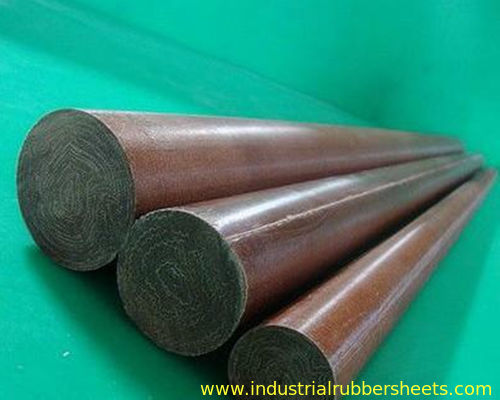

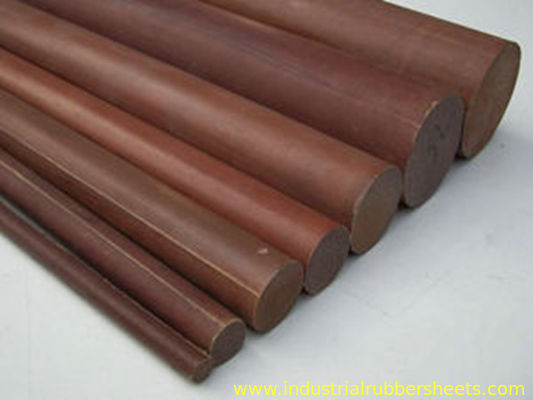

Włókno bawełniane fenolowe, włókno papierowe fenolowe, arkusz bakelit, arkusz bawełniany, arkusz izolacyjny do zastosowań wysokiego napięcia
Opis: sztywki bawełniane fenolowe, sztywki papieru fenolowego są wytwarzane z tkaniny bawełnianej impregnowanej żywicą fenolową pod ciśnieniem i ciepłem.wysoka wytrzymałość mechaniczna, dobrej wydajności elektrycznej w wilgotnym lub suchym środowisku i odpornej na wysokie temperatury, wysokiej wydajności dielektrycznej i mechanicznej.Urządzenia informacyjno-komunikacyjne, podkładki maszyny wiertniczej, zestawu biegów, silnika, generatora, transformatora, inwertera, przełącznika, części izolacyjnej elektrycznej, generatora, transformatora, urządzenia, inwertera, silnika i części izolacyjnej elektrycznej.
Specyfikacja:
materiał: żywica fenolowa+tkanina bawełniana lub papier
kolor: brązowy, beżowy, żółty, czerwony
powierzchnia: gładka
wytrzymałość na rozciąganie: 78Mpa
wytrzymałość gięcia: 90-110Mpa
wytrzymałość kompresyjna: 138Mpa
napięcie awaryjne: 10KV
Gęstość: 1,25-1,40 g/cm3
odporność na ciepło: klasa B 130
rozmiar: od8-200 mm x 1 m
Bakelit jest twardym, gęstym materiałem wytwarzanym przez nałożenie ciepła i ciśnienia na warstwy papieru lub szklanej tkaniny impregnowanej żywicą fenolową.Powierzchnie te są zazwyczaj z papieru celulozowego, bawełniane tkaniny, tkaniny z przędzy syntetycznej, tkaniny szklane lub tkaniny nienasycone.reakcja chemiczna (polimeryzacja) przekształca warstwy w wysokoprężny przemysłowy tworzywo sztuczne laminowane.
Kolor: pomarańczowy czerwony / czarny
Dobre właściwości elektryczne
Dobre właściwości mechaniczne
Brak absorpcji wody
Wysoka odporność na ciepło
Dobra twardość powierzchni
Odporność na ścieranie
Dobra izolacja
Zastosowanie
Urządzenia PCB, urządzenia ICT, podkładki maszyny wiertniczej
Sprzęt, silnik, generator, transformator, inwerter
Przełącznik, część izolacyjna elektryczna
Generator, transformator, urządzenie oświetleniowe, falownik, silnik i element izolacyjny.
Właściwości | Klasa | |||||
Włókna laminowane z bawełny fenolowej | ||||||
Właściwości | Jednostki | 3723 | 3725 | 3726 | ||
Gęstość | Dia ((mm) | g/cm3 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 | |
Wskaźnik wchłaniania wody (D-24/23) | ≤ | 6 | % | 1.7 | 1.2 | 1 |
13 | 1.3 | (Φ13mm) | (Φ13mm) | |||
25 | 1 | |||||
> | 25 ~ 51 | 1.2 | ||||
Siła gięcia | ≥ | MPa | 90 | 110 | 95 | |
Wzmocnienie | ≥ | MPa | 78 | |||
Wytrzymałość kompresyjna (osiowa) | ≥ | MPa | 138 | 138 | 138 | |
Odporność izolacyjna równoległa do laminacji | ||||||
A: W normalnych warunkach | ≥ | W | 1.0×108 | |||
D-24/23: zanurzenie w wodzie | ≥ | W | ||||
Napięcie awaryjne równoległe do laminacji (w oleju transformatora) | ≥ | KV | 10 | 10 | 10 | |
(20±5°C) | (20±5°C) | (20±5°C) | ||||
Pożarność | - | - | - | - | ||
Kolor | - | Naturalne | Naturalne | Naturalne | ||
Standardy odniesienia | - | Standard przedsiębiorstwa |
