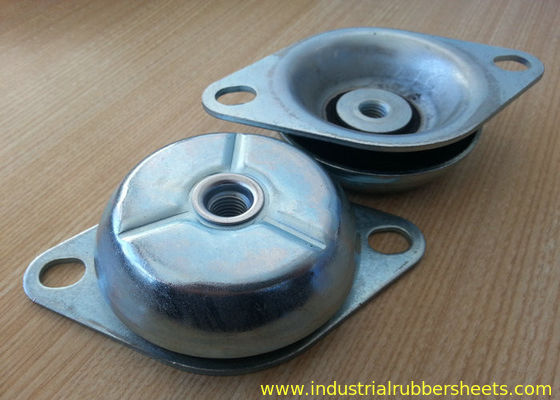

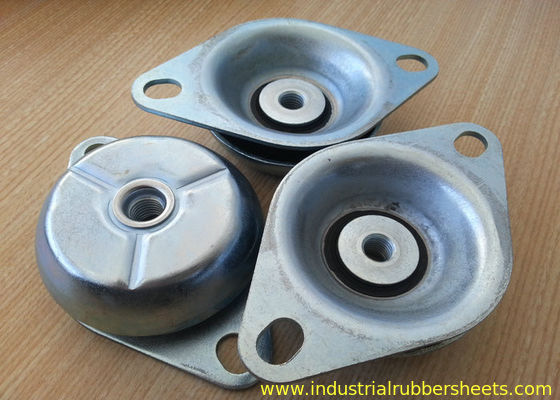

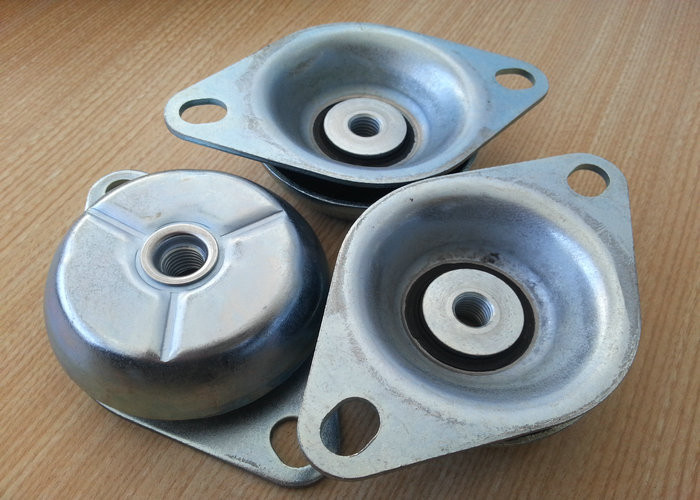

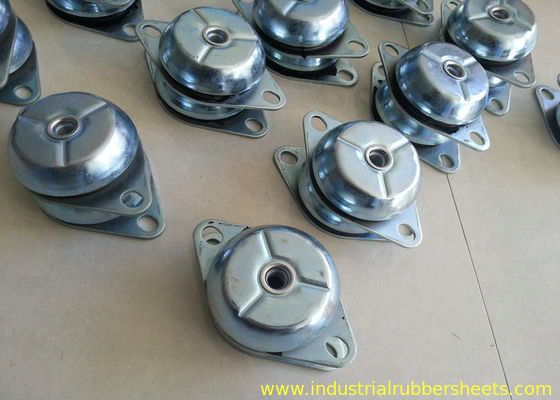

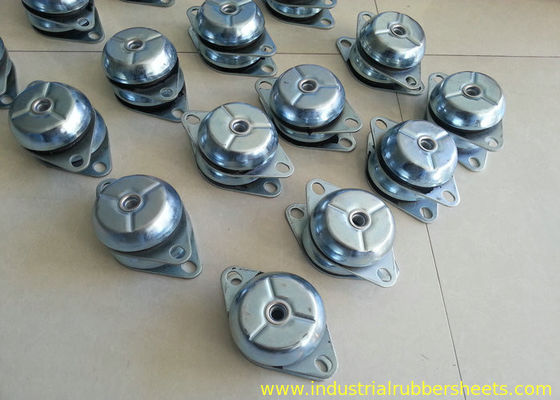

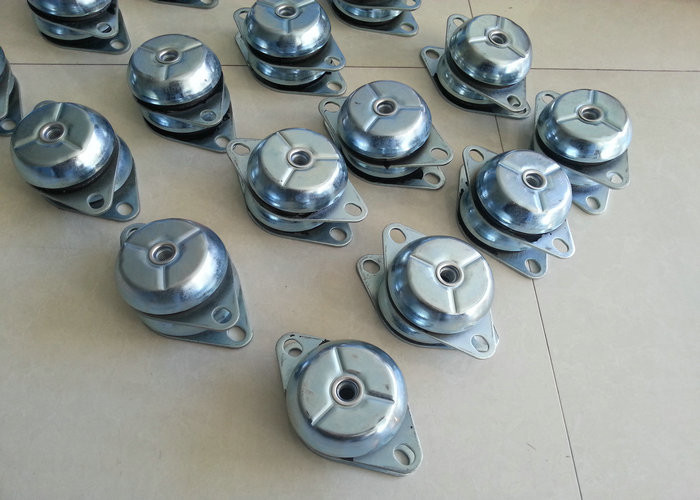

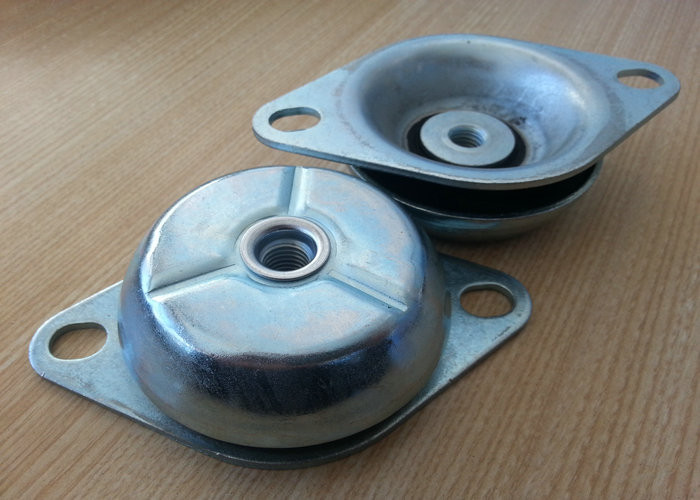

Oprawki FRS, FRH to jedna z śrub typu amortyzatora dzwonkowego z profesjonalną technologią i niepowtarzalnym preparatem. Górna część to okrągła czapka żeńskiej śruby wykonana z wysokiej jakości blachy stalowej ocynkowanej, dno jest podpory blachy z 2 zapasami, w środku jest wysokiej jakości kauczuk NBR, NR z pełnym klejem między gumą a metalowymi częściami. Doskonałe właściwości przeciwdrganiowe osiowe i boczne dla generatorów, silników, układów silnikowych z 500-3500HZ przy montażu FRS i 1500-3500HZ przy montażu FRH, niewielkiej kompresji gumy, ale wyższym obciążeniu, a to zwiększa bezpieczeństwo dzięki specjalnej konstrukcja zamka bezpieczeństwa. Stosuj do wibracji i amortyzacji wszystkich generatorów, silników, silników, sprężarek, pomp, lodówek i innych systemów metalowych.
Dane techniczne:
materiał: galwanizowany metal + kauczuk
kauczuk: NR, NBR (wartość domyślna to NR)
jakość: gatunek przemysłowy
czarny kolor
góra: metalowa nakrętka z gwintem
środkowy: wysoka kauczuk
dno: metalowe siedzisko z rowkami
powierzchnia: gładka
wytrzymałość na rozciąganie: 8-12Mpa
twardość: 40, 60 + / 5 m
wydłużenie: 350%
gęstość: 1,4 g / cm3
temperatura robocza: -40 ° C - + 120 ° C
częstotliwość robocza: 500-3000 Hz
rozmiar: standard bez kosztów formy
OEM: zgadzają się przedstawić na rysunku nabywcy
pakowanie w kartony
*** po zamówieniu, pls potwierdzić ilość i numer kodu produktu lub rysunki ***
Pozycja | IRHD | Wymiary (mm) | Średnie obciążenie | Maksymalne obciążenie | Maks. Kompresja | ||||
daN / mm | ZA | b | do | mi | fa | Kg / mm | Kgs | mm | |
FRS633508W | 40 | 63 | 35 | M8 | 88 | 110 | 7 | 30 | 4.3 |
FRS633508M | 60 | 63 | 35 | M8 | 88 | 110 | 24 | 90 | 3.8 |
FRS633510W | 40 | 63 | 35 | M10 | 88 | 110 | 7 | 30 | 4.3 |
FRS633510M | 60 | 63 | 35 | M10 | 88 | 110 | 24 | 90 | 3.8 |
FRS783510W | 40 | 78 | 35 | M10 | 110 | 135 | 18 | 70 | 4 |
FRS783510M | 60 | 78 | 35 | M10 | 110 | 135 | 38 | 140 | 3.7 |
FRS783512W | 40 | 78 | 35 | M12 | 110 | 135 | 18 | 70 | 4 |
FRS783512M | 60 | 78 | 35 | M12 | 110 | 135 | 38 | 140 | 3.7 |
FRS833510W | 40 | 83 | 35 | M10 | 110 | 135 | 20 | 80 | 4 |
FRS833510M | 60 | 83 | 35 | M10 | 110 | 135 | 54 | 200 | 3.7 |
FRS833512W | 40 | 83 | 35 | M12 | 110 | 135 | 20 | 80 | 4 |
FRS833512M | 60 | 83 | 35 | M12 | 110 | 135 | 54 | 200 | 3.7 |
FRS924210W | 40 | 92 | 42 | M10 | 123,5 | 150 | 63 | 220 | 3.5 |
FRS924210M | 60 | 92 | 42 | M10 | 123,5 | 150 | 100 | 350 | 3.5 |
FRS924212W | 40 | 92 | 42 | M12 | 123,5 | 150 | 63 | 220 | 3.5 |
FRS924212M | 60 | 92 | 42 | M12 | 123,5 | 150 | 100 | 350 | 3.5 |
FRS1064212W | 40 | 106 | 42 | M12 | 143 | 175 | 76 | 380 | 5 |
FRS1064212M | 60 | 106 | 42 | M12 | 143 | 175 | 96 | 480 | 5 |
FRS1064216W | 40 | 106 | 42 | M16 | 143 | 175 | 76 | 380 | 5 |
FRS1064216M | 60 | 106 | 42 | M16 | 143 | 175 | 96 | 480 | 5 |
FRS1254812W | 40 | 125 | 48 | M12 | 156 | 192 | 100 | 500 | 5 |
FRS1254812M | 60 | 125 | 48 | M12 | 156 | 192 | 168 | 840 | 5 |
FRS1254816W | 40 | 125 | 48 | M16 | 156 | 192 | 100 | 500 | 5 |
FRS1254816M | 60 | 125 | 48 | M16 | 156 | 192 | 168 | 840 | 5 |
FRS1505416W | 40 | 150 | 54 | M16 | 182 | 218 | 100 | 600 | 6 |
FRS1505416M | 60 | 150 | 54 | M16 | 182 | 218 | 129 | 900 | 7 |
FRS1505420W | 40 | 150 | 54 | M20 | 182 | 218 | 100 | 600 | 6 |
FRS1505420M | 60 | 150 | 54 | M20 | 182 | 218 | 129 | 900 | 7 |
FRH633008W | 40 | 63 | 30 | M8 | 89 | 110 | 20 | 46 | 2.3 |
FRH633008M | 60 | 63 | 30 | M8 | 89 | 110 | 52 | 120 | 2.3 |
FRH633010W | 40 | 63 | 30 | M10 | 89 | 110 | 20 | 46 | 2.3 |
FRH633010M | 60 | 63 | 30 | M10 | 89 | 110 | 52 | 120 | 2.3 |
FRH783010W | 40 | 78 | 30 | M10 | 110 | 135 | 61 | 140 | 2.3 |
FRH783010M | 60 | 78 | 30 | M10 | 110 | 135 | 117 | 270 | 2.3 |
FRH783012W | 40 | 78 | 30 | M12 | 110 | 135 | 61 | 140 | 2.3 |
FRH783012M | 60 | 78 | 30 | M12 | 110 | 135 | 117 | 270 | 2.3 |
FRH833010W | 40 | 83 | 30 | M10 | 110 | 135 | 70 | 160 | 2.3 |
FRH833010M | 60 | 83 | 30 | M10 | 110 | 135 | 126 | 290 | 2.3 |
FRH833012W | 40 | 83 | 30 | M12 | 110 | 135 | 70 | 160 | 2.3 |
FRH833012M | 60 | 83 | 30 | M12 | 110 | 135 | 126 | 290 | 2.3 |
FRH923510W | 40 | 92 | 35 | M10 | 124 | 150 | 49 | 170 | 3.5 |
FRH923510M | 60 | 92 | 35 | M10 | 124 | 150 | 91 | 320 | 3.5 |
FRH923512W | 40 | 92 | 35 | M12 | 124 | 150 | 49 | 170 | 3.5 |
FRH923512M | 60 | 92 | 35 | M12 | 124 | 150 | 91 | 320 | 3.5 |
FRH1063814W | 40 | 106 | 38 | M14 | 143 | 175 | 71 | 250 | 3.5 |
FRH1063814M | 60 | 106 | 38 | M14 | 143 | 175 | 129 | 450 | 3.5 |
FRH1063816W | 40 | 106 | 38 | M16 | 143 | 175 | 71 | 250 | 3.5 |
FRH1063816M | 60 | 106 | 38 | M16 | 143 | 175 | 129 | 450 | 3.5 |
FRH1254316W | 40 | 125 | 43 | M16 | 156 | 192 | 125 | 500 | 4 |
FRH1254316M | 60 | 125 | 43 | M16 | 156 | 192 | 200 | 800 | 4 |
FRH1254318W | 40 | 125 | 43 | M18 | 156 | 192 | 125 | 500 | 4 |
FRH1254318M | 60 | 125 | 43 | M18 | 156 | 192 | 200 | 800 | 4 |
FRH1505018W | 40 | 150 | 50 | M18 | 182 | 218 | 125 | 750 | 6 |
FRH1505018M | 60 | 150 | 50 | M18 | 182 | 218 | 183 | 1100 | 6 |
FRH1505020W | 40 | 150 | 50 | M20 | 182 | 218 | 125 | 750 | 6 |
FRH1505020M | 60 | 150 | 50 | M20 | 182 | 218 | 183 | 1100 | 6 |
