Zastosowalne gumowe sprzęgło do sprzężenia pająka w kolorze R82 OD78mm x ID31mm x T18mm w kolorze czarnym
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | 3A Rubber |
| Orzecznictwo | ISO9001 |
| Numer modelu | 3A2006 |
| Minimalne zamówienie | 10 kawałków |
| Cena | USD10.00 |
| Szczegóły pakowania | Pakowanie w torbach i kartonach |
| Czas dostawy | 7-15 dni po otrzymaniu płatności od kupującego |
| Zasady płatności | L/C, D/P, T/T, Western Union, Moneygram |
| Możliwość Supply | 100000 kg / miesiąc |
Szczegóły Produktu
| Tworzywo | Guma | Kolor | Czarny |
|---|---|---|---|
| Aplikacja | Wstaw do sprzęgania metalu | Typ | OMT R42-132 |
| Uszczelka | w kartonach | Powierzchnia | Gładki |
| Maksymalny moment obrotowy | 4 Nm | Odporność na ozon | Dobry |
| Wytrzymałość na rozciąganie | 20mpa | Odporność na promieniowanie UV | Dobry |
| Standardowe lub niestandardowe | Standard | Trwałość | Wysoki |
| Twardość | 70-80 Shore a | Odporność na ścieranie | Wysoki |
| kształt | Sprzęganie | Odporność chemiczna | Doskonały |
| Odporność na olej | Dobry | ||
| Podkreślić | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
opis produktu

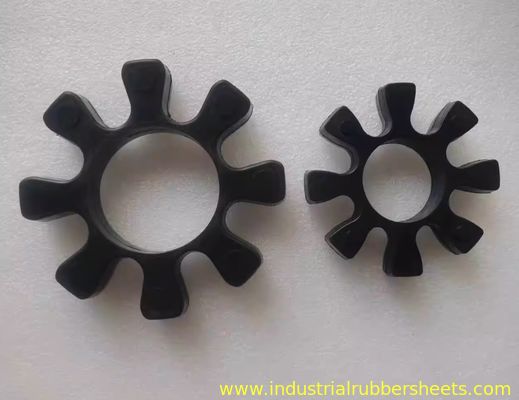

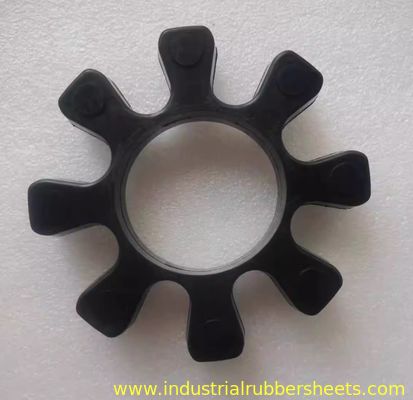

Zastosowalne gumowe sprzęgło dla pająka sprzęgłowego
R82 OD78mm × ID31mm × T18mm w kolorze czarnym
OMT Rubber Coupling Spider, znany również jako Rubber Spider lub Coupling Spider, dostępny w czarnym materiale gumowym.

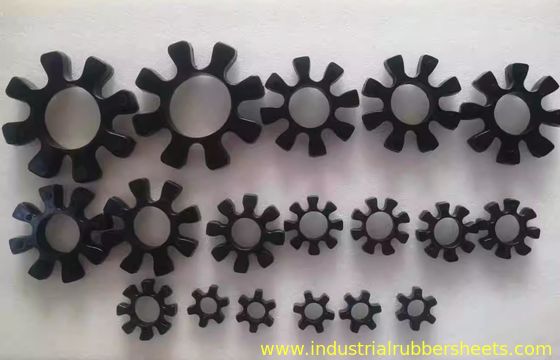

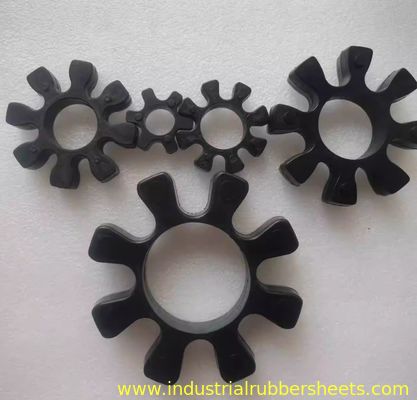

Dostępne rozmiary:
- R42, OD42mm × ID19mm × T14mm
- R62, OD59mm × ID29mm × T16mm
- R82, OD78mm × ID31mm × T18mm
- R103, OD99mm × ID42mm × T21mm
- R132, OD132mm × ID64mm × T26mm
OTM Octagonal Coupling (Couplement Jaw / Plum Blossom Coupling)
Cechy strukturalne
Składa się z dwóch metalowych półprzężeń z wypukłymi płatami (zwykle 8 płatów, tworzących ośmiokątny kształt) i centralnego elastomeru gumowego (podkładki kwiatowej śliwki).
Zasada działania
Moment obrotowy jest przesyłany przez gumowy podkładek między płotami, wykorzystując elastyczność gumy do:
- Wchłaniają wstrząsy i wibracje
- Kompensacja za niewłaściwe ustawienie: Dostosowuje się do drobnych przesunięć ośnych, promieniowych i kątowych
- Zapewnienie izolacji elektrycznej
Wnioski
Szeroko stosowane w systemach napędowych pomp, wentylatorów, sprężarek, silników, skrzyń biegów i innych urządzeń przemysłowych.
Komponent rdzeniowy: gumowy blok poduszki / element elastyczny
Funkcja
Element tłumiący rdzeń, bezpośrednio wpływający na wydajność sprzężenia.
Opcje materiałowe
- Polyuretan (PU):Odporność na zużycie, odporność na łamanie, duża ładowność (najczęściej występująca)
- Kauczuk nitrylowy (NBR):Doskonała odporność na olej (odpowiednia dla tłuszczowych środowisk)
Identyfikacja modelu
Modele specyfikacji (np. R42, R62, R82, R103, R132) zazwyczaj wskazują rozmiar sprzężenia lub zakres średnicy otworu (jednostka: mm), do którego są one zaprojektowane.
Wspólne modele i specyfikacje podkładek do kwiatów śliwki
Uwaga: Standardy mogą się nieznacznie różnić w zależności od producenta.
| Model podkładki | Typowa średnica otworu. | Odpowiedni rozmiar sprzęgła/zakres momentu obrotowego |
|---|---|---|
| R42 | ≈ 20 - 30 | Małe sprzęgły, niski moment obrotowy |
| R62 | ≈ 25 - 40 | Małe i średnie sprzęgły |
| R82 | ≈ 40 - 60 | Średnie sprzęgły |
| R103 | ≈ 50 - 75 | Średnie do dużych sprzęgłów |
| R132 | ≈ 70 - 100+ | Duże sprzęgły, duży moment obrotowy |
Kluczowe punkty dotyczące zakupu i wymiany

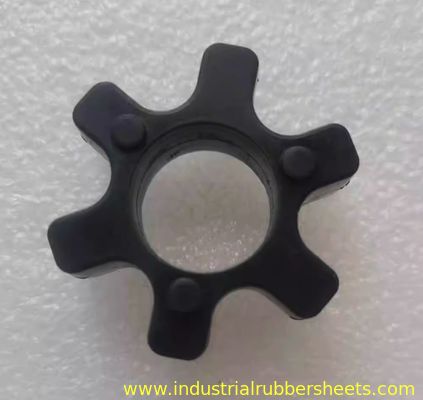

- Zidentyfikuj oryginalny model:Wyjmij starą podkładkę i sprawdź, czy nie ma zapieczętowanego modelu (np. R42). mierz kluczowe wymiary: średnica zewnętrzna (OD), średnica wewnętrzna (ID), grubość (H), liczba płatów (zwykle 6 lub 8).
- Specyfikacje sprzęgła:Model podkładki MUSI odpowiadać modelowi nadwozia sprzęgła.
- Rozważ warunki eksploatacji:Upewnij się, że podkładka może obsłużyć wymagania dotyczące momentu obrotowego i prędkości. Wybierz NBR dla warunków oleistych; odporny na zużycie PU do ogólnego użytku. Potwierdź tolerancję temperatury gumy.
- Marka i jakość:Części OEM zapewniają najlepszą kompatybilność.
Kroki zastępcze (uproszczone)
- Wyłączyć sprzęt i odizolować zasilanie (bezpieczeństwo na pierwszym miejscu).
- Usunąć osłonę sprzężenia.
- Rozluźnij śruby sprzęgające.
- Usunąć starą podkładkę i oczyścić powierzchnie parające się.
- Wprowadź nowy podkładek z kwiatów śliwki do płatów jednego półzłącza.
- Wyrównuj drugą połowę sprzężenia i delikatnie popchnij razem.
- Przycisnąć śruby przekątnie do określonego momentu obrotowego.
- Przeinstaluj ochronę.
Podsumowanie
Oktogonalne sprzęgły OTM opierają się na podkładkach z kwiatami śliwkowymi (np. R42/R62/R82/R103/R132) do amortyzacji.Podstawy źródłowe za pośrednictwem oficjalnych kanałów lub kontakt z dostawcami OTM z parametrami zamówień.
Proszę podać wymiary starej części lub modelu wyposażenia w celu dokładnego potwierdzenia specyfikacji podkładki!
