Dostosowywalny gumowy pająk z OD78mm x ID31mm x T18mm Wymiary dla wysokiej trwałości i doskonałej odporności chemicznej
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | 3A Rubber |
| Orzecznictwo | ISO9001 |
| Numer modelu | 3A2006 |
| Minimalne zamówienie | 10 kawałków |
| Cena | USD10.00 |
| Szczegóły pakowania | Pakowanie w torbach i kartonach |
| Czas dostawy | 7-15 dni po otrzymaniu płatności od kupującego |
| Zasady płatności | L/C, D/P, T/T, Western Union |
| Możliwość Supply | 100000 kg / miesiąc |
Szczegóły Produktu
| Tworzywo | Guma | Kolor | Czarny |
|---|---|---|---|
| Aplikacja | Wstaw do sprzęgania metalu | Typ | OMT R42-132 |
| Uszczelka | w kartonach | Powierzchnia | Gładki |
| Maksymalny moment obrotowy | 4 Nm | Odporność na ozon | Dobry |
| Wytrzymałość na rozciąganie | 20mpa | Odporność na promieniowanie UV | Dobry |
| Standardowe lub niestandardowe | Standard | Trwałość | Wysoki |
| Twardość | 70-80 Shore a | Odporność na ścieranie | Wysoki |
| Kształt | Sprzęganie | Odporność chemiczna | Doskonały |
| Odporność na olej | Dobry | ||
| Podkreślić | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
opis produktu

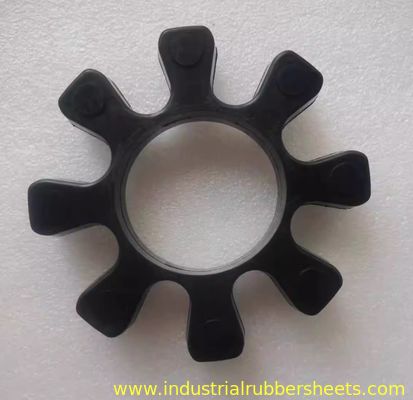

Dostosowywane sprzęgło gumowe dla pajęczyny sprzęgła w R82 OD78mm x ID31mm x T18mm w kolorze czarnym

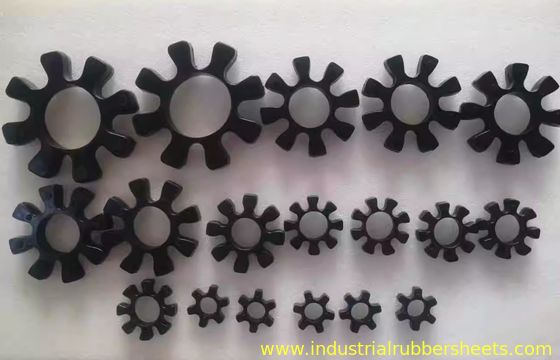

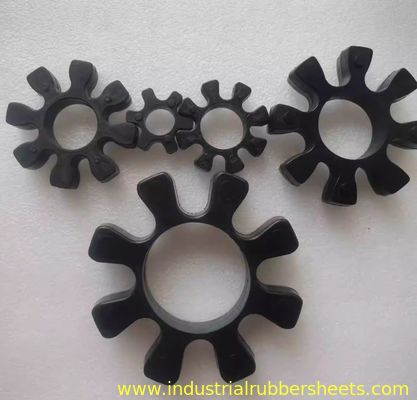

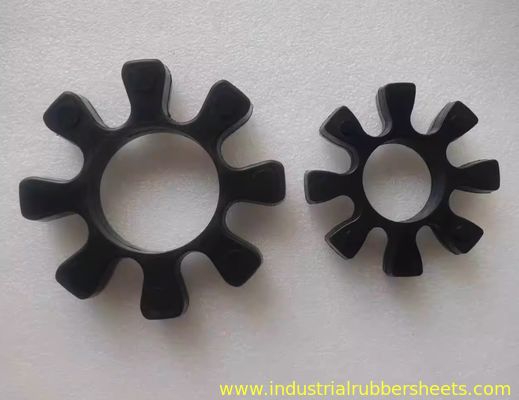

Pajęczyna sprzęgła gumowego OMT, pajęczyna gumowa, pajęczyna sprzęgła z czarnego gumowego materiału. Dostępne w wielu rozmiarach:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
OTM Sprzęgło ośmiokątne (Sprzęgło szczękowe / Sprzęgło z kwiatu śliwy)
Cechy konstrukcyjne: Składa się z dwóch metalowych półsprzęgieł z wypukłymi płatkami (zazwyczaj 8 płatków, tworzących kształt ośmiokąta) i centralnego elastomeru gumowego (podkładka z kwiatu śliwy).
Zasada działania: Moment obrotowy jest przenoszony przez gumową podkładkę z kwiatu śliwy między płatkami, wykorzystując elastyczność gumy do:
- Absorpcji wstrząsów i wibracji
- Kompensacji niewspółosiowości: Umożliwia niewielkie przesunięcia osiowe, promieniowe i kątowe
- Zapewnienia izolacji elektrycznej
Zastosowania: Szeroko stosowane w układach napędowych pomp, wentylatorów, sprężarek, silników, przekładni itp.
Główny element: Poduszka gumowa / Element elastyczny / Podkładka z kwiatu śliwy
Funkcja: Główny element tłumiący, bezpośrednio wpływający na wydajność sprzęgła.
Nazwy: Powszechnie nazywana podkładką z kwiatu śliwy (ze względu na kształt), poduszką, elementem elastycznym lub pierścieniem tłumiącym.
Materiał: Zazwyczaj poliuretan (PU) lub kauczuk nitrylowy (NBR):
- Poliuretan (PU): Odporny na ścieranie, rozdarcie, wysoka nośność (najczęściej)
- Kauczuk nitrylowy (NBR): Doskonała odporność na olej (nadaje się do środowisk olejowych)
Identyfikacja modelu: R42, R62, R82, R103, R132 itp. to modele specyfikacji podkładki z kwiatu śliwy. Liczby zazwyczaj wskazują rozmiar sprzęgła lub zakres średnicy otworu (jednostka: mm), do których są przeznaczone.
Typowe modele i specyfikacje podkładek z kwiatu śliwy
Poniżej znajdują się typowe specyfikacje dla popularnych modeli (Uwaga: Standardy mogą się nieznacznie różnić w zależności od producenta. Zawsze weryfikuj za pomocą pomiarów fizycznych lub wykresu doboru producenta!):
| Model podkładki | Typowy zakres średnicy otworu (mm) | Odpowiedni rozmiar sprzęgła / zakres momentu obrotowego |
|---|---|---|
| R42 | ≈ 20 - 30 | Małe sprzęgła, niski moment obrotowy |
| R62 | ≈ 25 - 40 | Małe-średnie sprzęgła |
| R82 | ≈ 40 - 60 | Średnie sprzęgła |
| R103 | ≈ 50 - 75 | Średnio-duże sprzęgła |
| R132 | ≈ 70 - 100+ | Duże sprzęgła, wysoki moment obrotowy |
Kluczowe punkty zakupu i wymiany

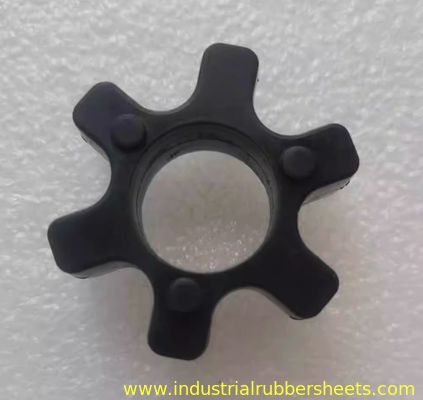

- Zidentyfikuj oryginalny model: Zdejmij starą podkładkę i sprawdź wybity model (np. R42). Zmierz kluczowe wymiary: średnica zewnętrzna (OD), średnica wewnętrzna (ID), grubość (H), liczba płatków (zazwyczaj 6 lub 8).
- Dopasuj specyfikacje sprzęgła: Model podkładki MUSI odpowiadać modelowi korpusu sprzęgła.
- Rozważ warunki pracy: Upewnij się, że podkładka może wytrzymać obciążenie. Wybierz NBR do warunków olejowych; odporny na ścieranie PU do ogólnego użytku. Potwierdź tolerancję temperatury gumy.
- Marka i jakość: Części OEM oferują najlepszą kompatybilność. Renomowane marki (np. R+W, KTR, Lovejoy, OTM) zapewniają wyższą niezawodność.
Kroki wymiany (uproszczone)
- Wyłącz urządzenie i odizoluj zasilanie (bezpieczeństwo przede wszystkim)
- Zdejmij osłonę sprzęgła
- Poluzuj śruby sprzęgła
- Zdejmij starą podkładkę i oczyść powierzchnie styku
- Włóż nową podkładkę z kwiatu śliwy w płatki jednego półsprzęgła
- Wyrównaj drugie półsprzęgło i delikatnie połącz
- Dokręć śruby po przekątnej do określonego momentu obrotowego
- Zainstaluj ponownie osłonę
Podsumowanie
Sprzęgła ośmiokątne OTM opierają się na podkładkach z kwiatu śliwy (np. R42/R62/R82/R103/R132) do tłumienia. Precyzyjnie dopasuj model i wymiary podczas wymiany, biorąc pod uwagę potrzeby operacyjne. Pozyskuj podkładki przez oficjalne kanały lub skontaktuj się z dostawcami OTM z parametrami w celu zakupu.
Proszę podać wymiary starej części lub model urządzenia w celu potwierdzenia dokładnej specyfikacji podkładki!
