Zastosowalne gumowe sprzęgło do sprzężenia pająka w kolorze R82 OD78mm x ID31mm x T18mm w kolorze czarnym

Konfigurowalna gumowa wkładka do pająka sprzęgła w R82 OD78mm x ID31mm x T18mm w kolorze czarnym

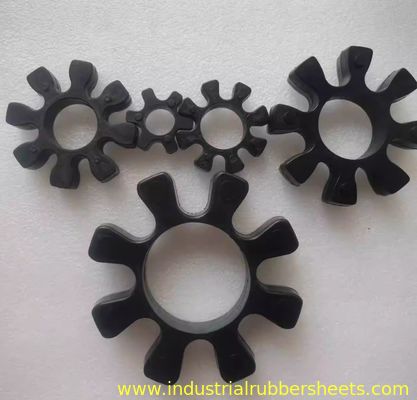

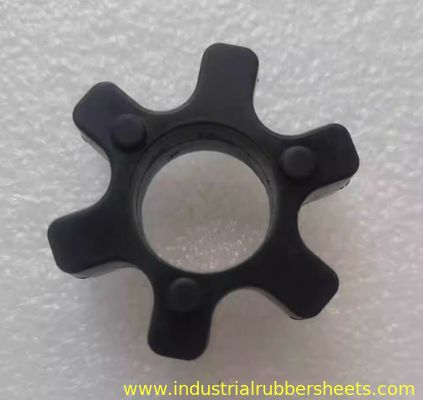

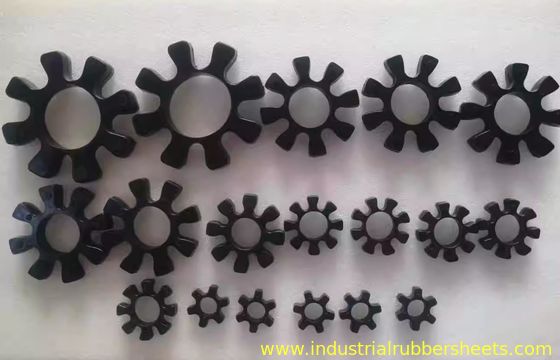

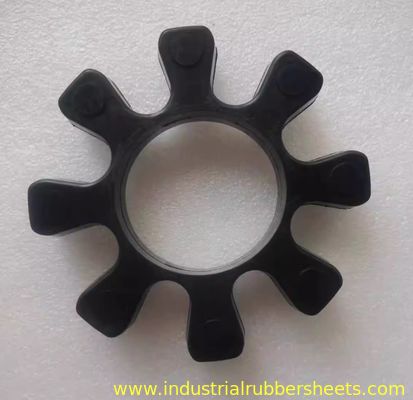

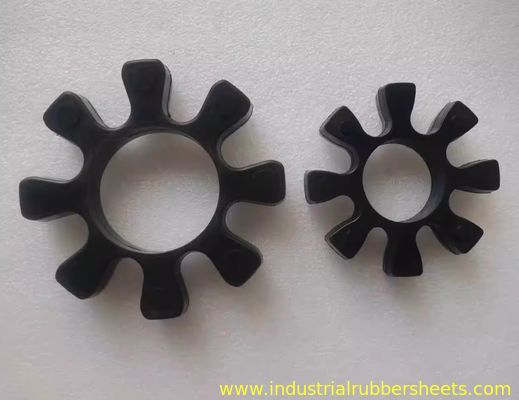

Gumowy pająk sprzęgła OMT, gumowy pająk, pająk sprzęgła

czarny gumowy materiał

R42, OD42mm x ID19mm x T14mm

R62, OD59mm x ID29mm x T16mm

R82, OD78mm x ID31mm x T18mm

R103, OD99mm x ID42mm x T21mm

R132, OD132mm x ID64mm x T26mm

1. Ośmiokątne sprzęgło OTM (sprzęgło szczękowe / sprzęgło w kształcie kwiatu śliwy)

• Cechy konstrukcyjne:Składa się z dwóch metalowych połówek sprzęgła z wypukłymi płatkami (zazwyczaj 8 płatków, tworzących kształt ośmiokąta) i centralnego gumowego elastomeru (wkładka w kształcie kwiatu śliwy).

• Zasada działania:Moment obrotowy jest przenoszony przez gumową wkładkę w kształcie kwiatu śliwy między płatkami, wykorzystując elastyczność gumy do:

  • Amortyzacji wstrząsów i wibracji.

  • Kompensacji niewspółosiowości:Dostosowuje się do niewielkich przesunięć osiowych, promieniowych i kątowych.

  • Zapewnienia izolacji elektrycznej.

• Zastosowania:Szeroko stosowane w systemach napędowych pomp, wentylatorów, sprężarek, silników, skrzyń biegów itp.

2. Kluczowy komponent: Gumowy blok amortyzacyjny / Element elastyczny / Wkładka w kształcie kwiatu śliwy

• Funkcja:Kluczowy element tłumiący, bezpośrednio wpływający na wydajność sprzęgła.

• Nazwy:Powszechnie nazywana wkładką w kształcie kwiatu śliwy (ze względu na swój kształt), blokiem amortyzacyjnym, elementem elastycznym, lub pierścieniem amortyzacyjnym.

• Materiał:Zazwyczaj poliuretan (PU) lub guma nitrylowa (NBR):

  • Poliuretan (PU):Odporny na zużycie, odporny na rozdarcie, wysoka nośność (najczęściej).

  • Guma nitrylowa (NBR):Doskonała odporność na olej (odpowiednia do środowisk zaolejonych).

• Identyfikacja modelu:

  • R42, R62, R82, R103, R132 itp. to modele specyfikacji wkładki w kształcie kwiatu śliwy.

  • Numery zazwyczaj wskazują rozmiar sprzęgła lub zakres średnicy otworu (jednostka: mm), do których są przeznaczone.

3. Odniesienie do typowych modeli i specyfikacji wkładek w kształcie kwiatu śliwy

Poniżej znajdują się typowe specyfikacje dla popularnych modeli (Uwaga: Standardy mogą się nieznacznie różnić w zależności od producenta. Zawsze sprawdzaj za pomocą pomiarów fizycznych lub tabeli doboru producenta!):

4. Kluczowe punkty dotyczące zakupu i wymiany

1. Zidentyfikuj oryginalny model:

   • Wyjmij starą wkładkę i sprawdź wybity model (np. R42).

   • Zmierz kluczowe wymiary: średnicę zewnętrzną (OD), średnicę wewnętrzną (ID), grubość (H), liczbę płatków (zazwyczaj 6 lub 8).

2. Dopasuj specyfikacje sprzęgła:

   • Model wkładki MUSI odpowiadać modelowi korpusu sprzęgła.

3. Weź pod uwagę warunki pracy:

   • Moment obrotowy i prędkość: Upewnij się, że wkładka może obsłużyć obciążenie.

   • Środowisko: Wybierz NBR do warunków zaolejonych; odporny na zużycie PU do ogólnego użytku.

   • Temperatura: Potwierdź tolerancję temperatury gumy.

4. Marka i jakość:

   • Części OEM oferują najlepszą kompatybilność. Renomowane marki (np. R+W, KTR, Lovejoy, OTM) zapewniają wyższą niezawodność.

5. Kroki wymiany (uproszczone)

1. Wyłącz sprzęt i odizoluj zasilanie (bezpieczeństwo przede wszystkim).

2. Zdejmij osłonę sprzęgła.

3. Poluzuj śruby sprzęgła.

4. Wyjmij starą wkładkę i oczyść powierzchnie stykowe.

5. Włóż nową wkładkę w kształcie kwiatu śliwy w płatki jednej połówki sprzęgła.

6. Wyrównaj drugą połówkę sprzęgła i delikatnie dociśnij.

7. Dokręć śruby po przekątnej do określonego momentu obrotowego.

8. Załóż ponownie osłonę.

Podsumowanie

• Ośmiokątne sprzęgła OTM opierają się na wkładkach w kształcie kwiatu śliwy (np. R42/R62/R82/R103/R132) do amortyzacji.

• Dokładnie dopasuj model i wymiary podczas wymiany, biorąc pod uwagę potrzeby operacyjne.

• Pozyskuj wkładki za pośrednictwem oficjalnych kanałów lub skontaktuj się z dostawcami OTM z parametrami w celu uzyskania zamówienia.

Prosimy o podanie wymiarów starej części lub modelu sprzętu w celu potwierdzenia dokładnej specyfikacji wkładki!
