Sprzęgło gumowe Magnaloy - wysokowydajne i trwałe rozwiązanie dla maszynowego niewspółosiowości i tłumienia wibracji

Magnaloy to znana marka sprzęgłów przemysłowych produkowana przezReynolds (spółka Rexnord)Oferują one elastyczne sprzęgły z gumy (elastomeryczne) i metalu, zaprojektowane w taki sposób, aby umożliwić nieprawidłowe ustawienie, przesyłanie momentu obrotowego i tłumienie wibracji między połączonymi wałkami maszyny.Oto podział na dwa typy:

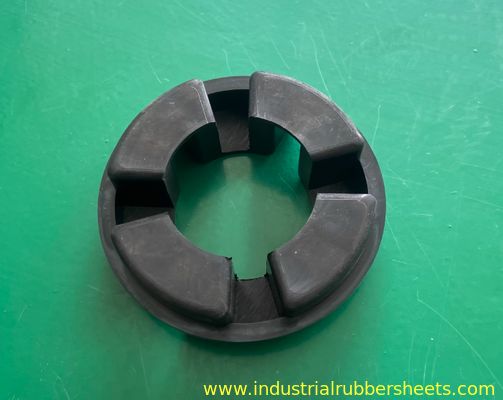

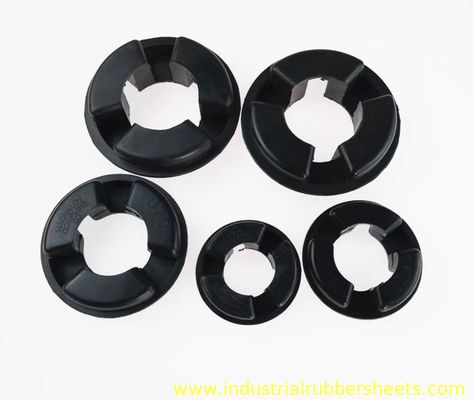

1. Zestawy z gumy magnoliowej (elastomerowej):

   • Rodzaj:Wykorzystują one elastyczneelement z gumy lub poliuretanu(pająk, obudowa, opona lub element o kształcie) jako element przenoszący moment obrotowy i dopasowujący do błędnego ustawienia.

   • Kluczowe cechy:

     • Doskonałe tłumienie wibracji:Wysoko skuteczne w absorbowaniu obciążeń uderzeniowych i zmniejszaniu przenoszenia wibracji między połączonymi maszynami.

     • Izolacja elektryczna:Zapewnia izolację pomiędzy kierowcą a wałami napędzanymi.

     • Wymagania dotyczące układu:Obsługuje umiarkowaną ilość równoległego, kątowego i osiowego zniekształcenia.

     • Łatwość instalacji/obsługi:Zazwyczaj łatwo jest zainstalować i wymienić element elastomerowy bez przenoszenia podłączonego sprzętu.

     • Elastyczność skrętu:Oferuje trochę miękkości skrętu, chroniąc podłączone urządzenia przed nagłymi wzrostami momentu obrotowego.

     • Niższe koszty (początkowe i utrzymanie):Zazwyczaj koszt początkowy jest niższy niż w przypadku porównywalnych sprzęgów metalowych, a wymiana elementów jest zazwyczaj niedrogi.

     • Nie wymaga smaru:Elastomerowy element działa sucho.

   • Przykłady powszechnych serii Magnaloya:MagnaDrive, MagnaFlex, MagnaTorque, MagnaShear, MagnaGrip.

   • Typowe zastosowania:Priorytetem są pompy, sprężarki, wentylatory, dmuchawy, przenośniki, mieszalniki, generatory, lekkie napędy przemysłowe ¥ wszędzie tłumienie drgań i umiarkowane niezgodności.

2. Złącza metalowe Magnaloy:

   • Rodzaj:Wykorzystują one elastyczneskładniki metaloweNie ma elastomerowych części w drodze momentu obrotowego.

   • Kluczowe cechy:

     • Wysoka gęstość momentu obrotowego i pojemność:Może przesyłać bardzo duży moment obrotowy w kompaktowej przestrzeni.

     • Zdolność prędkości:Zaprojektowane do precyzyjnego równowagi i pracy przy bardzo wysokich prędkościach obrotowych.

     • Zero reakcji:Zapewnia precyzyjne sterowanie ruchem (krytyczne dla zastosowań serwo).

     • Tęsknota skrętowa:Oferuje minimalne obwijanie (odchylenie kątowe pod obciążeniem), ważne dla czasu i pozycjonowania.

     • Wysoka zdolność do błędnego wyrównania (specyficzne typy):Niektóre konstrukcje (takie jak sprzęgły dyskowe) mogą radzić sobie z znaczącym zniekształceniem równoległym i kątowym.

     • Wysoka odporność na działanie chemiczne i temperatury:Może działać w środowiskach, w których elastomery ulegają awarii (ekstremalne temperatury, substancje chemiczne żrące, oleje).

     • Długa żywotność i przewidywalność:Komponenty metalowe mają zazwyczaj dłuższą, bardziej przewidywalną żywotność z powodu zmęczenia niż elastomery pod stałym obciążeniem.

     • Wymaga smarowania (złącza sieciowe):Złącza sieciowe wymagają okresowego smarowania.

   • Przykłady powszechnych serii Magnaloya:

     • Złącza dyskowe metalowe:MagnaDisc, MagnaDyne (wysokiej wydajności, bez smarowania, dużej prędkości, wysokiego błędnego ustawienia).

     • Połączenia sieciowe:MagnaGrid (wysoki moment obrotowy, wytrzymały, wymaga smarowania).

     • Złącza sprężynowe:(Mniej powszechne w głównym ośrodku przemysłowym Magnaloya).

   • Typowe zastosowania:Turbiny, sprężarki dużych prędkości, serwo precyzyjne, duże pompy, ciężkie przenośniki, kruszyciele, młyny, napędy morskie, huty stalowe oraz zastosowania wymagające wysokich temperatur, chemikaliów,lub wymagające wysokiej sztywności/dokładności skrętu.

Podstawowe różnice:

Wybór:

• Wybierz gumę (elastomer), jeżeli:Głównym priorytetem jest tłumienie drgań, izolacja elektryczna, umiarkowane koszty i łatwość konserwacji, a warunki pracy (temperatura, substancje chemiczne) są w granicach elastomeru.

• Wybierz Metal (Disk lub siatka) jeśli:Potrzebujesz bardzo wysokiego momentu obrotowego/prędkości, precyzyjnego sterowania ruchem (zero reakcji przeciwnej), pracy w ekstremalnych temperaturach/trudnych środowiskach chemicznych, długiej przewidywalnej żywotności, wysokiej zdolności niezgodności (dysków),lub minimalnej konserwacji (dysków).

Ważne:Zawsze należy skonsultować się z katalogiem produktów Magnaloy, danymi technicznymi lub wykwalifikowanym dystrybutorem/inżynierem, aby wybrać dokładny typ sprzęgła i rozmiar na podstawie momentu obrotowego, prędkości,niezgodnośćRexnord dostarcza szczegółowe przewodniki i oprogramowanie do wyboru.
