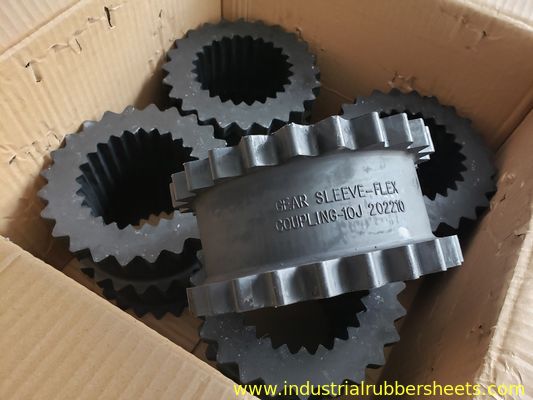

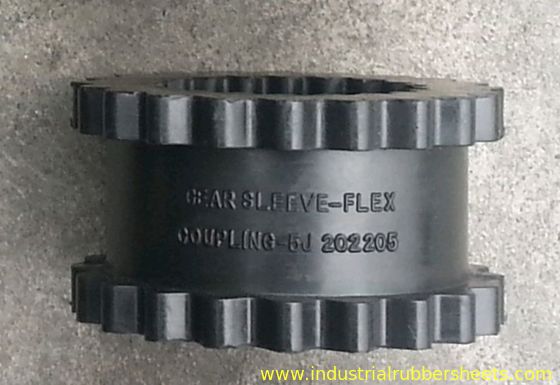

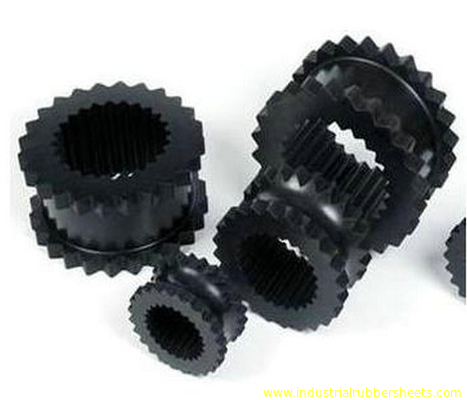

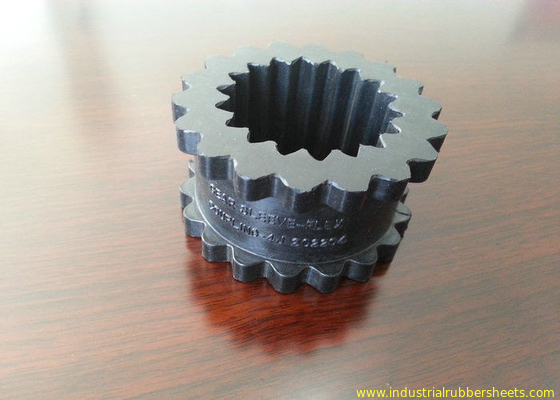

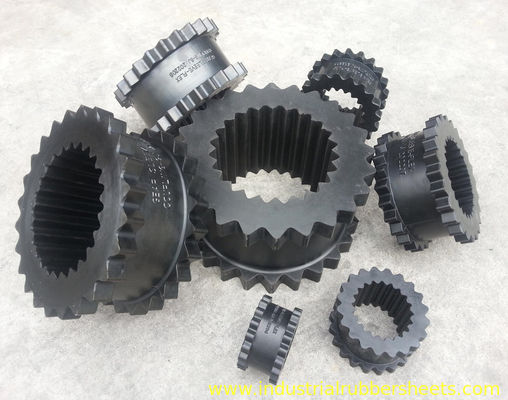

Złącze wału z poliuretanu CSM / SBR 1613688500, 2903101500, 1613949900

Sprzęgło poliuretanowe zębate 3J - 14J, sprzęgło gumowe NBR do sprężarki śrubowej

Pozycja	14J	13J	11J	10J	9J	8J	7J	6J	5J	4J	3J
OD(mm)	333	284	208	179.4	152	128.6	110.4	95.3	74.6	58.7	48
ID(mm)	193	165	122.3	102	87	75	64.5	54.6	44	34	26.5
Grubość(mm)	165	138	101.6	87.3	76.2	63.5	55.6	47.6	39.7	31.8	25.5
Ilość zębów (szt.)	24	24	24	24	24	24	24	20	20	18	18
Waga(g)	7550	6000	1750	1210	700	407	262	171	81	40	20

Części zamienne do sprzęgieł wału Atlas Copco:

1613688500

2903101500

1613949900

1613958500

2903101701

1613688500

2903101500

1613949900

1613958500

2903101701

2903101601

1615436200

1613958500

1614873800

1614873900

Części zamienne do :

Atlas Copco,  Sullair, Fusheng,  Compare, HITACHI itp.

Zakres działalności:

Seria uszczelnień mechanicznych: AKOKEN

Seria zaworów: Zawory elektromagnetyczne, zawory termostatyczne, zawory utrzymujące ciśnienie

Seria czujników: Czujnik temperatury, czujnik ciśnienia

Seria gumowa: Sprzęgło, przewód olejowy, uszczelka

Seria filtrów: Filtr powietrza, filtr oleju, wymiana separatora oleju

Płytka obwodu i kontroler główny

Seria materiałów eksploatacyjnych

Seria powszechnie zużywających się elementów

części do sprężarek śrubowych
części do bezolejowych sprężarek powietrza
części do sprężarek tłokowych
części do mobilnych sprężarek powietrza
regeneracja agregatu sprężającego i sprężarki
drugi agregat sprężający lub sprężarka
nowy agregat sprężający lub sprężarka

Specyfikacje:
material: poliester, CSM/SBR
kolor: żółty, czerwony, fioletowy, zielony, czarny itp.
powierzchnia: gładka
wytrzymałość na rozciąganie: 12-55Mpa
twardość: 80-98Shore A
wydłużenie: 400%-650%
gęstość: 1.25g/cm3
wpływ elastyczności: >25%
wytrzymałość na rozdarcie: 35-155KN/m
strata ścierna Akron: <0.05cm3/1.61km
ściśliwość (22h*70oC): <10%
temperatura pracy: 120oC
standardowy rozmiar sprzęgła poliuretanowego:
Zębate 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
specjalny rozmiar budowy formy zgodnie z rysunkami kupującego


Cechy:

1. Sprzęgła do sprężarek powietrza

2. Poważne linie produkcyjne

3. Najwyższa jakość w rozsądnej cenie

4. Spersonalizowane opakowanie

5. OEM zapewnione, A&V Checked

Konstrukcja powierzchni typu pazur do powierzchni, ma funkcję ochrony, wibracji i wstrząsów, może wytwarzać skuteczne tłumienie i zmniejszać proces pracy. Zęby typu pazur dwóch tulei są przesunięte w kierunku obwodowym, w szczelinie w pięciopunktowym ciele elastycznym o kształcie ewolwentowym. Przy małych odchyleniach w instalacji, ciało elastyczne unika koncentracji naprężeń. Może skutecznie kompensować przemieszczenie osiowe, promieniowe i kątowe. Kolumnowy sworzeń sprzęgła staromodnego typu o dużej objętości, efekt ścinania, łatwy do uszkodzenia, podczas gdy elastyczne ciało nowych sprzęgieł typu pazur tylko pod ciśnieniem wytłaczania, dzięki czemu może wytrzymać większe obciążenie, lepszą odporność na zużycie, dłuższą żywotność. I zarówno poziom instalacji, jak i może być zainstalowany pionowo.

Charakterystyka produktów sprzęgających serii CJ:

1 ma zalety prostej konstrukcji, stabilnej wydajności, stabilnej pracy

2 trójkomponentowa konstrukcja, łatwa instalacja i konserwacja.

3 piasta i elastyczne ciało, różne materiały do wyboru, aby zapewnić, że wszystkie mogą działać stabilnie w różnych środowiskach.

4 używając powierzchni dopasowującej piastę wału typu pazur i łuk ewolwentowy elastyczności, może uniknąć koncentracji naprężeń, skuteczne przenoszenie wyższego momentu obrotowego, bardziej odporne na ścieranie, dłuższą żywotność.

Mały występ podkładki 5 elastyczne ciało, może izolować kontakt metalowej piasty wału w zainstalowanym sprzęgle, skuteczną izolację, brak potrzeby smarowania. Sprzęgło korekty odchylenia jest deformacją występującą poprzez siłę elastyczną na wykończeniu.

wykonane przez wtrysk z wysokiej jakości poliestru lub formy CSM/SBR. Jest zaprojektowane i specjalne dla wszystkich rodzajów metalowych sprzęgieł wału z bardzo dobrą wydajnością wysokiej wytrzymałości na rozciąganie, wysokiej odporności na zużycie, wysokiej elastycznej sprężystości, odporności na wodę, odporności na olej i doskonałej sprężystości zmęczeniowej, wysokiej odporności na uderzenia itp. Mamy pełne zestawy form i dostarczamy pełną gamę sprzęgieł zębatych serii J o wysokiej jakości i doskonałym doświadczeniu. Zastosuj do wszystkich rodzajów przemysłowych metalowych sprzęgieł wału.
