wykonany wtryskowo z wysokiej jakości poliestrem lub formą CSM / SBR. Jest to projektowanie i specjalne dla wszystkich rodzajów metalowych sprzęgów wałów o bardzo dobrej wytrzymałości na rozciąganie, wysokiej odporności na ścieranie, wysokiej sprężystości, wodoodporności, odporności na olej i doskonałej odporności na zmęczenie, odpornego na uderzenia. Dostarczamy pełną gamę sprzęgieł GR, GS, MT, Hb, HRC, L, NM i Gear J z wysoką jakością i doskonałym doświadczeniem. Stosuje się do wszystkich rodzajów metalowych sprzęgieł metalowych.
Dane techniczne:
materiał: poliester, CSM / SBR
kolor: żółty, czerwony, fioletowy, zielony, czarny itp.
powierzchnia: gładka
wytrzymałość na rozciąganie: 12-55 MPa
twardość: 80-98 cm
Wydłużenie: 400% -650%
gęstość: 1,25 g / cm3
wpływ na elastyczność:> 25%
wytrzymałość na rozerwanie: 35-155KN / m
straty w akronie: <0.05cm3 / 1.61km
zestaw kompresji (22h * 70oC): <10%
temperatura robocza: 120 ° C
standardowy rozmiar sprzęgła poliuretanowego:
GR14, GR19, GR24, GR25, GR30, GR48, GR200, GR200, GR1,
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8,
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
standardowy rozmiar sprzęgła gumowego:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Przekładnie 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
specjalna forma do formowania według rysunków kupującego

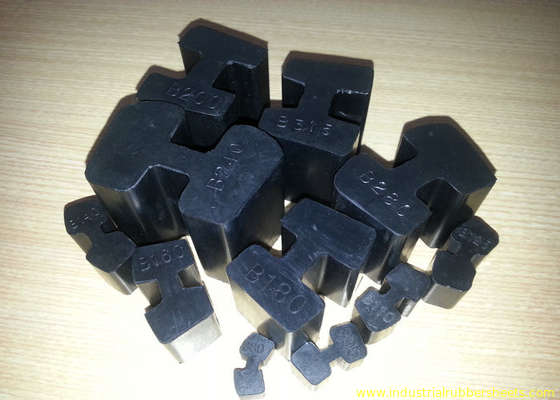

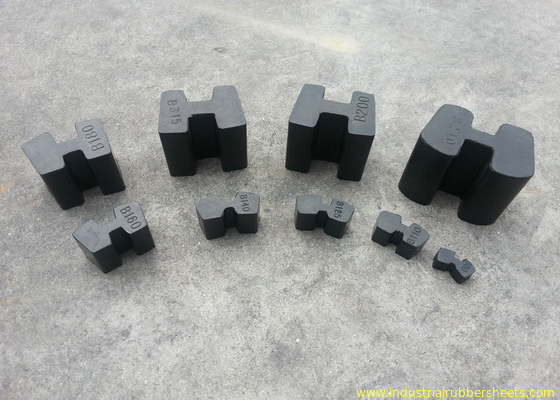

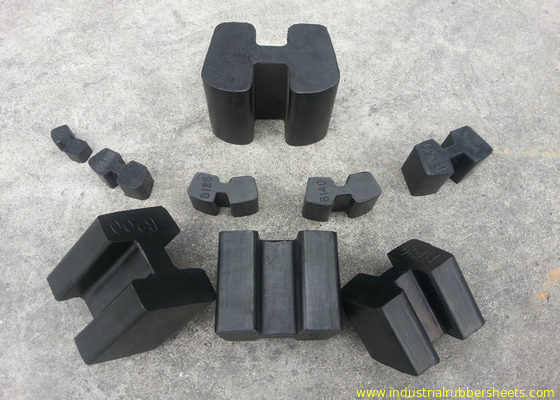

Standardowy rozmiar sprzęgła gumowego Hb (mm) | |||||||
Pozycja | ZA | b | do | re | mi | fa | Wysoko |
B80 | 21 | 16 | 5 | 3 | 4 | 8 | 9 |
B95 | 25 | 21 | 8 | 7 | 4.5 | 11 | 12 |
B110 | 29 | 23 | 8 | 7 | 5 | 11 | 15 |
B125 | 32 | 27 | 8 | 7 | 5 | 12 | 18 |
B140 | 35 | 30 | 12 | 8 | 5 | 13 | 22 |
B160 | 36 | 30 | 12 | 10 | 6 | 17 | 24 |
B180 | 44 | 37 | 15 | 12 | 9 | 29 | 35 |
B200 | 48 | 42 | 19 | 17 | 11 | 34 | 43 |
B240 | 61 | 51 | 17 | 16 | 10 | 39 | 47 |
B280 | 52 | 42 | 16 | 12 | 11 | 31 | 39 |
B315 | 48 | 43 | 18 | 18 | 11 | 34 | 41 |
B350 | 60 | 45 | 18 | 15 | 11 | 47 | 46 |
